サムスンの半導体生産ラインが本格稼働　世界最大規模＝韓国・平沢

韓国のサムスン電子が４日、ソウル近郊の京畿道・平沢に完成した半導体生産ラインの本格的な稼働を開始した。

　同社はこの日、平沢の半導体団地で権五鉉（クォン・オヒョン）副会長、金奇南（キム・ギナム）半導体総括社長をはじめ、約１００人が出席して製品の出荷式を行い、最先端の３Ｄ（３次元）Ｖ―ＮＡＮＤ型フラッシュメモリーの量産を開始したと伝えた。

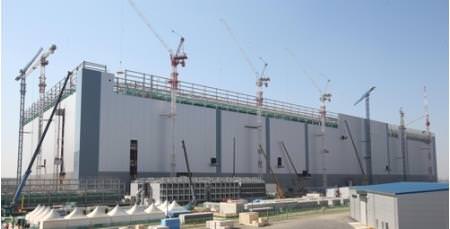

　２０１５年５月の着工から約２年で完工した平沢の半導体ラインは、単一生産ラインとしては世界最大規模で、建設現場に投入された人員は１日平均１万２０００人に上った。

　ここで生産される製品は第４世代の６４層Ｖ―ＮＡＮＤだ。サムスン電子は今後生産設備を拡充し、近ごろのグローバル半導体市場の品不足に対応する方針だ。

　２１年までの総投資規模は約３７兆ウォン（約３兆６５００億ウォン）に達すると推計される。

　また、１４年に完工し現在稼働率１００％の中国・西安の半導体ラインを増設し、ＮＡＮＤ型フラッシュメモリーの最大の需要地である中国市場に対応することを決めた。
